Didelio našumo{0}} elektros izoliatoriai, skirti oro paskirstymo sistemoms
Elektros izoliatoriai yra oro paskirstymo ir perdavimo sistemų saugos ir ilgalaikio stabilumo{0}}atras. Nors jie atrodo statiški, izoliatoriai atlieka esminį dvejopą vaidmenį: elektra izoliuoja įtampančius laidus nuo įžemintų konstrukcijų, o mechaniškai palaiko nuolatinę laidininkų apkrovą esant vėjui, ledui ir įtampai.
Komunalinėms paslaugoms, EPC rangovams ir tinklų operatoriams, kurie atnaujina skirstomuosius tinklus arba įrengia naujas linijas, labai svarbu pasirinkti tinkamus elektros izoliatorius. Tinkamas izoliacijos dizainas sumažina užsidegimo riziką, pagerina sistemos patikimumą ir žymiai sumažina ilgalaikės priežiūros išlaidas.
Produkto kategorijų apžvalga: elektros izoliatoriai pagal tipą
„Victory Electric“ tiekia visą spektrą oro linijų izoliatorių, sukurtų skirtingiems įtampos lygiams, aplinkos sąlygoms ir mechaniniams reikalavimams.
Porcelianiniai izoliatoriai elektros paskirstymui
- Kaiščio tipo izoliatorius
- Porcelianinis atramos izoliatorius
- Porcelianinis ritės izoliatorius
Polimeriniai izoliatoriai skirstomiesiems tinklams
- HDPE kaiščio izoliatorius
- Silikoninės gumos izoliatoriai
- 33kV polimerinis kaiščių izoliatorius
Aukštos įtampos perdavimo pakabos izoliatoriai
- Kompozitinis pakabos izoliatorius
- Porcelianinis pakabos izoliatorius
- Stikliniai pakabos izoliatoriai
Kiekviena kategorija yra sukurta taip, kad atitiktų specifinius izoliacijos koordinavimo ir mechaninės apkrovos reikalavimus viršutinėse elektros sistemose.
Patikimo elektros izoliatoriaus gamintojo radimas
Patikimo elektros izoliatoriaus gamintojo pasirinkimas yra toks pat svarbus kaip ir paties izoliatoriaus pasirinkimas. Produkto nuoseklumas, medžiagų kokybė ir bandymo galimybės tiesiogiai veikia tinklo saugą ir tarnavimo laiką.
„Victory Electric Power Equipment Co., Limited“ gaminame izoliatorius, daug dėmesio skirdami dielektrinėms savybėms, mechaniniam stiprumui ir atsparumui aplinkai. Mūsų produktai sukurti ilgalaikiam-darbui įvairiomis sąlygomis, įskaitant užterštą, pakrančių ir didelės-drėgmės aplinką.
Visi izoliatoriai gaminami pagal IEC, ANSI ir BS standartus, jiems atliekami įprastiniai ir tipo bandymai, pavyzdžiui:
- Sausos ir šlapios galios dažnio atsparumo įtampos bandymai
- Žaibo ir stačiųjų{0}}bangų impulsų bandymai
- Elektromechaninės ir mechaninės apkrovos bandymai
Šios procedūros užtikrina stabilų veikimą per visą izoliatoriaus tarnavimo laiką.
Specifikacijos ir pirkimo vadovas
1 skyrius: Kodėl izoliatoriai yra labai svarbūs oro linijose?
Elektros izoliatoriai atlieka tris pagrindines funkcijas:
- Elektros izoliacija
Jie apsaugo nuo srovės nutekėjimo iš įtampą turinčių laidininkų į stulpus ar bokštus, užtikrindami, kad energija tekėtų tik numatytu keliu.
- Mechaninė parama
Izoliatoriai turi atlaikyti laidininko svorį, linijos įtempimą, vėjo apkrovą ir ledo kaupimąsi be mechaninių gedimų.
- Aplinkos apsauga
Jie sumažina pliūpsnio riziką, kurią sukelia tarša, druskos purslai, drėgmė ir pramoninis užterštumas.
2 skyrius: Pagrindiniai elektros linijose naudojami izoliatorių tipai
Skirtingiems įtampos lygiams ir konstrukcijoms reikia skirtingų izoliatorių sprendimų.
1. Porcelianiniai izoliatoriai
Tradiciniai ir laiko{0}}bandyti porcelianiniai izoliatoriai vertinami dėl didelio mechaninio stiprumo ir terminio stabilumo.

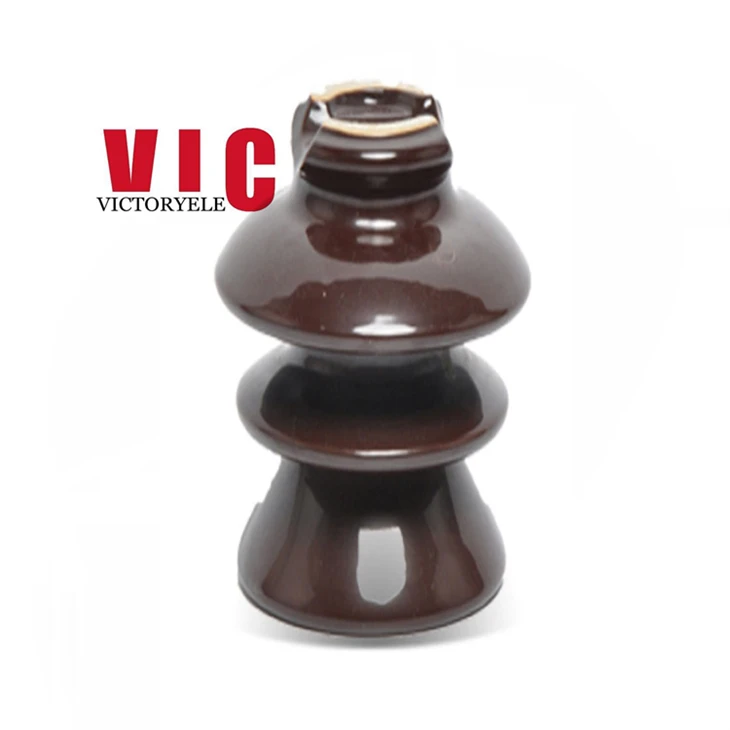

Kaiščio tipo izoliatorius
Tvirtai sumontuotas ant skersinių, plačiai naudojamas tiesiam{0}}paskirstymui iki 33 kV.
Porcelianinis atramos izoliatorius
Montuojamas ant laido, kad apatinėse dalyse nepatektų įtampa.
Porcelianinis ritės izoliatorius
Dažniausiai naudojamas antrinėse paskirstymo sistemose ir montuojamas ant stelažų arba stulpų.
2. Polimeriniai izoliatoriai (kompozitiniai)
Pagaminti iš silikoninės gumos, polimeriniai izoliatoriai yra lengvi ir pasižymi puikiomis taršos savybėmis.
HDPE kaiščio izoliatorius
Pagaminti iš didelio -tankio polietileno, HDPE kaiščių izoliatoriai užtikrina patikimą elektros izoliaciją ir gerą atsparumą smūgiams, todėl jie tinka žemos ir vidutinės įtampos paskirstymo linijoms jautrioje ar atšiaurioje mechaninėje aplinkoje.
Silikono gumos izoliatorius
Silikoninės gumos izoliatoriai užtikrina puikų hidrofobinį veikimą ir didelį atsparumą taršos pliūpsniui, užtikrindami stabilią elektros izoliaciją ir ilgesnį tarnavimo laiką labai užterštoje ar pakrantės aplinkoje.
33kV polimerinis kaiščių izoliatorius
Užterštoje aplinkoje užtikrina puikų hidrofobiškumą ir ilgesnį valkšnumo atstumą.
3. Pakabos izoliatoriai
Daugiausia naudojami esant aukštesnei nei 33 kV įtampai, pakabos izoliatoriai montuojami virvelėse, kad laidininkas galėtų judėti.
Kompozitinis pakabos izoliatorius
Didelis atsparumas tempimui ir mažesnis svoris, sumažinant bokšto apkrovą.
Porcelianinis pakabos izoliatorius
Žinomas dėl ilgo tarnavimo laiko ir stabilių elektrinių charakteristikų.
Stikliniai pakabos izoliatoriai
Grūdintas stiklas leidžia lengvai vizualiai aptikti vidinius defektus.
3 skyrius: Pagrindiniai veiksniai renkantis elektros izoliatorius
Vien kaina niekada neturėtų nulemti izoliatoriaus pasirinkimo. Svarbiausi techniniai veiksniai yra šie:
1. Medžiagos tipas
Porcelianas: puikus tvirtumas ir ilgalaikis{0}}patvarumas
Stiklas: lengvas defektų patikrinimas
Polimeras (silikono guma): puikus atsparumas taršai
2. Įtampos nominalioji vertė
Izoliatoriai turi atitikti sistemos įtampą (pvz., 11 kV prieš . 33 kV). Neįvertinti izoliatoriai sukelia perkaitimą ir ankstyvą gedimą.
3. Mechaninė apkrova
Patikrinkite pakabos izoliatorių vardinę elektromechaninę gedimo apkrovą (pvz., 70 kN, 120 kN).
4. Šliaužimo atstumas
Pakrančių, pramoninėje ar užterštoje aplinkoje reikalingas ilgesnis šliaužimo atstumas.
4 skyrius: Patarimai, kaip pasirinkti Kinijos izoliatoriaus gamintoją
Pirkdami izoliatorių iš Kinijos gamintojo, atsižvelkite į šiuos dalykus:
- Standartų laikymasis: IEC 61109 (polimeras) ir IEC 60383 (porcelianas)
- Galimybė atlikti bandymus: vidaus-aukštos{1}}tampos laboratorijos, skirtos įprastiniam patikrinimui
- Eksporto patirtis: įrodyta komunalinių paslaugų tiekimo visame pasaulyje patirtis
Patikimi gamintojai užtikrina pastovią kokybę, atsekamumą ir techninę pagalbą viso projekto vykdymo metu.
DUK: Elektros izoliatoriai
K: Kokia yra pagrindinė izoliatoriaus funkcija?
A: Jis izoliuoja įtampančius laidus nuo įžemintų konstrukcijų ir užtikrina mechaninę oro linijų atramą.
Kl .: Kokie yra dažniausiai pasitaikantys izoliatorių tipai?
A: Smeigtiniai izoliatoriai, sudėtiniai pakabos izoliatoriai, porcelianiniai izoliatoriai ir stikliniai pakabos izoliatoriai.
K: Kokie bandymai atliekami su izoliatoriais?
A: Sausos ir šlapios galios dažnio bandymai, impulsinės įtampos bandymai ir mechaninių gedimų apkrovos bandymai.
Kl.: Porcelianas prieš polimerą: kuris geresnis?
A: Porcelianas pasižymi puikiu mechaniniu stiprumu ir ilgaamžiškumu. Polimeriniai izoliatoriai yra lengvesni ir geriau veikia užterštoje aplinkoje dėl hidrofobinių savybių.
Techninė pagalba ir projektų konsultacijos
Tinkamo izoliatoriaus tipo pasirinkimas projektavimo etape yra labai svarbus siekiant sumažinti priežiūros išlaidas ir išvengti ilgalaikių{0}} linijų gedimų. Jei vertinate izoliacijos sprendimus naujam projektui arba atnaujinate esamą tinklą, primygtinai rekomenduojama iš anksto peržiūrėti gaminio specifikacijas ir taikymo sąlygas.
Kviečiame susipažinti su susijusiomis izoliatorių kategorijomis ir techniniais ištekliais šioje svetainėje. Dėl konkrečių projekto reikalavimų ar techninio paaiškinimo „Victory Electric Power Equipment Co., Limited“ gali pateikti išsamius produkto duomenis ir inžinerinę pagalbą, kuri padės jums priimti sprendimą.
